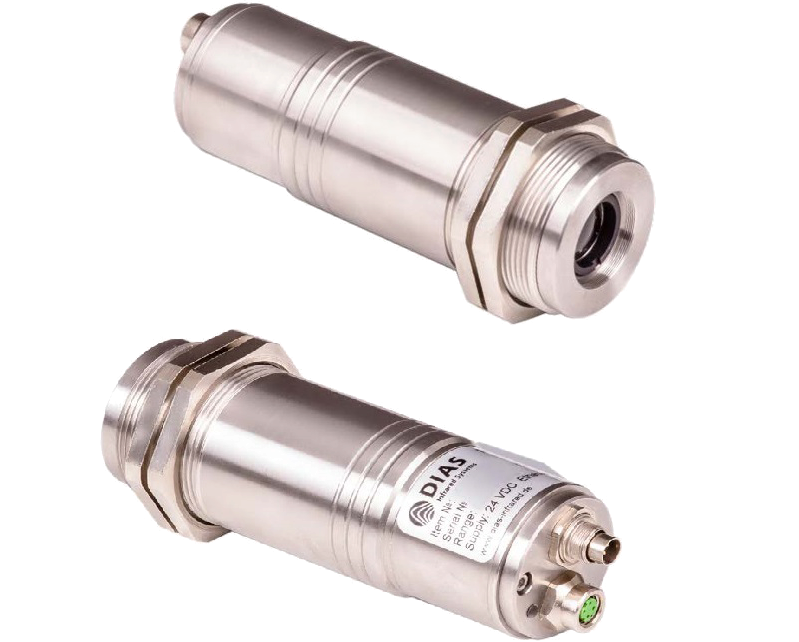

DS47系列聯網用短波紅外測溫儀, 600-2500°C
規格：DS47系列可聯網用短波紅外測溫儀, 600-2500°C
單位：套
瀏覽次數：1659
性能標簽：
DS47可聯網用短波紅外測溫儀, 600-2500°C, 最小可測光斑Φ1.2mm , LED燈瞄準, 激光瞄準燈
產品詳細描述
可聯網的短波紅外測溫儀DS47N系列
帶以太網通信接口
內置網絡服務器
網絡上設置和調節紅外測溫儀參數
數據通信協議Modbus-TCP
- 數字式紅外測溫儀DS47N，測溫范圍：600-1800°C, 800-2500°C
- 多種光學系數；
- 固定焦距或可變焦距，最小可測光斑Φ1.2mm
- 通信接口：100MB以太網通信；Modbus-TCP，用于總線系統集成
- 內置LED瞄準燈或激光瞄準燈，可以精確地瞄準被測物體。
- 最大值存儲
- 不銹鋼外殼
- 最快響應時間為5ms(t95)，可用于快速運動的物體或過程測溫。
型號和性能指標
|
技術數據 |
||
|
型號 |
DS47N |
DS47N |
|
測溫范圍 |
600~1800°C |
800~2500°C |
|
子測溫范圍 |
在測溫范圍內可調, 最小跨度50°C |
|
|
光譜范圍 |
0.8~1.1µm |
|
|
光學系數 |
四種固定光學系數 (210, 290, 650 4000), 或可變焦距,帶石英玻璃保護窗口 |
|
|
距離系數 |
約100:1 |
約200:1 |
|
測量誤差 |
0.5%測量值+1K (Tamb=23°C, ε=1, t95=1s) |
|
|
重復精度 |
0.1%測量值+0.5K (Tamb=23°C, ε=1, t95=1s) |
|
|
NETD1 |
0.1K (Tamb=23°C, ε=1, t95=1s) |
|
|
響應時間(t95) |
5ms，可調，可達100s |
|
|
發射率 |
0.05~1.00, 可調 |
|
|
存儲方式 |
最大值存儲, 可通過通信接口調整 |
|
|
輸出信號 |
0-20mA或4~20 mA, 軟件調整參數,線性溫度 最大負荷: 500 Ω |
|
|
通信接口 |
100MB以太網通信，網絡服務器, 數據通信協議Modbus-TCP |
|
|
瞄準 |
內置綠色LED瞄準燈或紅色激光瞄準燈 |
|
|
軟件 |
Windows®下PYROSOFT Spot 或PYROSOFT Spot pro |
|
|
可調參數 |
發射率, 響應時間, 溫度單位°C或°F 存儲方式, 子測溫范圍, 模擬輸出方式, 可通過網絡服務器或數據通信Modbus-TCP及軟件調整 |
|
|
供電電源 |
24 VDC ± 25% |
|
|
功耗 |
最大1.5 W |
|
|
運行溫度 |
0~70°C |
|
|
存儲溫度 |
–20~70°C |
|
|
重量 |
約 450g |
|
|
尺寸 |
螺紋M40x1.5, 長度 125mm |
|
|
外殼 |
不銹鋼，帶插座和保護窗口 |
|
|
防護等級 |
IP 65 (DIN 40 050) |
|
|
CE認證 |
遵守EU規則(EN 50 011) |
|
|
供貨范圍 |
DS47N, 操作手冊,檢測單, Windows®下PYROSOFT Spot (pro) |
|
|
(無連接電纜、以太網電纜, 請單獨訂貨) |
||
機械附件、電氣附件、光學附件
|
機械附件、電氣附件、光學附件 |
|
|
連接電纜12針 |
長度: 2m, 5m, 10m, 15m, 20m, 25 m 或 30 m |
|
通信接口 |
100MB以太網電纜，Modbus-TCP |
|
供電電源 |
24 VDC, 0.6 A |
|
安裝支架 |
固定式或可調式 |
|
空氣吹掃器 |
不銹鋼，空氣壓力 0.1~0.5bar,無油 |
|
水冷套 |
帶集成空氣吹掃器和安裝支架 |
|
真空法蘭 |
KF16，帶石英玻璃窗口 |
|
保護窗口 |
石英玻璃或藍寶石玻璃 |
光學系數210、290、650、4000和可變焦距
|
光學系數210 (聚焦點在a=210mm測量距離，光圈D=12.5mm) |
|||||||
|
測量距離a(mm) |
0 |
100 |
210 |
300 |
400 |
500 |
600 |
|
測量光斑直徑M(mm) |
|
||||||
|
DS47N(600~1800°C) |
12.5 |
7.5 |
2.0 |
8.2 |
15.1 |
22.0 |
28.9 |
|
DS47N(800~2500°C) |
12.5 |
7.1 |
1.2 |
7.1 |
13.6 |
20.1 |
26.6 |
|
光學系數290 (聚焦點在a=290mm測量距離，光圈D=11.8mm) |
|||||||
|
測量距離a(mm) |
0 |
100 |
200 |
290 |
400 |
500 |
600 |
|
測量光斑直徑M(mm) |
|
||||||
|
DS47N(600~1800°C) |
11.8 |
8.8 |
5.7 |
3.0 |
8.6 |
13.7 |
18.8 |
|
DS47N(800~2500°C) |
11.8 |
8.2 |
4.7 |
1.5 |
6.5 |
11.1 |
15.7 |
|
光學系數650 (聚焦點在a=650mm測量距離，光圈D=10.8mm) |
|||||||
|
測量距離a(mm) |
0 |
200 |
400 |
650 |
800 |
1000 |
1200 |
|
測量光斑直徑M(mm) |
|
||||||
|
DS47N(600~1800°C) |
10.8 |
9.5 |
8.2 |
6.5 |
10.5 |
15.8 |
21.1 |
|
DS47N(800~2500°C) |
10.8 |
8.6 |
6.3 |
3.5 |
6.8 |
11.2 |
15.6 |
|
光學系數4000 (聚焦點在a=4000mm測量距離，光圈D=10.4mm) |
|||||||
|
測量距離a(mm) |
0 |
400 |
800 |
1600 |
2400 |
3200 |
4000 |
|
測量光斑直徑M(mm) |
|
||||||
|
DS47N(600~1800°C) |
10.4 |
13.4 |
16.3 |
22.2 |
28.2 |
34.1 |
40.0 |
|
DS47N(800~2500°C) |
10.4 |
11.4 |
12.3 |
14.2 |
16.2 |
18.1 |
20.0 |
|
可變焦距 |
|
||||||
|
測量距離a(mm) |
0 |
300 |
400 |
500 |
600 |
700 |
800 |
|
測量光斑直徑M(mm) |
|
||||||
|
DS47N(600~1800°C) |
10.0 |
3.0 |
4.0 |
5.2 |
6.5 |
7.5 |
8.6 |
|
DS47N(800~2500°C) |
10.0 |
1.5 |
2.1 |
2.6 |
3.5 |
4.5 |
5.5 |
