薄玻璃紅外測溫儀 , 超薄玻璃紅外測溫儀 ， DT40U ， DT54U
規格：DT40U ，測溫范圍300~1100°C ，DT54U ， 測溫范圍350~1200°C
單位：
瀏覽次數：4250
性能標簽：
薄玻璃紅外測溫儀 , 超薄玻璃紅外測溫儀 ， DT40U ，測溫范圍300~1100°C ，DT54U ， 測溫范圍350~1200°C
產品詳細描述
- 薄玻璃、超薄玻璃 < 1mm
- 采用波長約7.7 微米
- 測溫范圍300~1200°C
- 主要型號：DT40U (300~1100°C) , DT54U (350~1200°C)

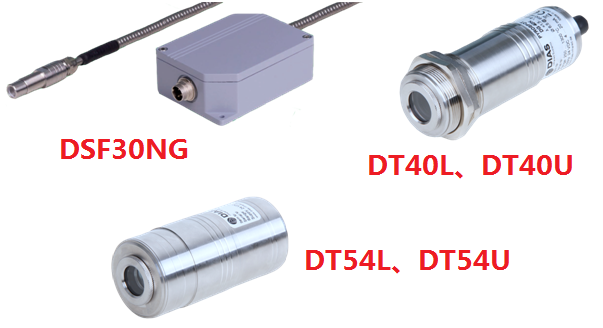

德國DIAS數字式紅外測溫儀DT40U與DT54U為特殊型紅外測溫儀，特別設計用于測量薄玻璃和超薄玻璃(<1mm)的表面溫度測量，測溫范圍300~1200°C。
DSF30NG為光纖紅外測溫儀，其探頭和光纖電纜可耐高溫達250°C，其測溫范圍為600~1800°C，常用于玻璃熔窯、工作部、前臉墻或投料機等處測溫。
DT40U、DT54U采用約7.7μm波長，該波長同4.8 ~ 5.2 μm，5.14 μm或5 μm左右的波長一樣，依然不會穿透玻璃，測試結果表明，此時的反射率接近為0，是薄玻璃或超薄玻璃測溫的最佳選擇。
DT40L、DT54L紅外測溫儀測溫范圍為-40~1000°C，范圍可調，常用于超薄玻璃、薄玻璃、普通玻璃退火出口溫度小于100°C或350°C時使用。由于DT40L、DT54L采用的波長為8~14μm，此波長玻璃透過率為15%，因此，使用時需要調整該紅外測溫儀的發射率為0.85。
典型應用區域：薄玻璃生產線、超薄玻璃生產線
性能指標：
| 技術數據 | |||||
| 型號 | DSF30NG | DT40U | DT40L | DT54U | DT54L |
| 測溫范圍 | 600~1800°C | 300~1100°C | -40~1000°C | 350~1200°C | -40~1000°C |
| 應用區域 | 玻璃熔窯 | 錫槽、退火窯 | 退火窯出口 | 錫槽、退火窯 | 退火窯出口 |
| 子測溫范圍 | 在測溫范圍內可調， 最小跨度50°C | ||||
| 光譜范圍 | 0.8~1.1µm | 約7.7µm | 8~14µm | 約7.7µm | 7.8µm |
| 光學系數 | FOH-G | 固定焦距 (100，300，600, 1500) | 5.3mm @ 370mm | 固定焦距 (200, 600, 1500) | |
| 距離系數 | >100:1 | 約50:1 | 約50:1 | 約70:1 | 約75:1 |
| 測量誤差1 | 0.3 % 測量值 | 1%測量值(°C)或 1 K2 | 0.6 %測量值(°C)或 1 K2 | ||
| 重復精度1 | 0.1 % 測量值 | 0.5%測量值(°C)或0.5K2 | 0.3%測量值(°C)或0.5K2 | ||
| NETD3 | <0.1°C | <0.1°C 4 | <0.15°C 4 | ||
| 響應時間(t90) | 10 ms, 可調到10s | 最小60ms，可調，可達100s | 最小60ms，可調，可達100s | ||
| 發射率 | 0.05~1.00, 可調 | 0.200~1.000 | 0.200~1.000 | ||
| 透過率 | 50 % ~ 100 % | ||||
| 存儲方式 | 最小值和最大值存儲，通過通信接口可調 | ||||
| 線性輸出信號 | 4~20mA, 最大負荷700Ω | 4~20 mA，最大負荷: 600Ω | 0/4~20 mA， 軟件切換，最大負荷: 700Ω | ||
| 通信接口 | 電隔離USB接口 | RS485,半雙工,最大115 kBd | |||
| 瞄準方式 | 無 | 無 | 無 | 無 或 可選雙激光瞄準 | 雙激光瞄準 |
| 切換輸出/閾值 | 無 | 無 | 無 | 1 光耦繼電器, RLoad 最小48 Ω/測溫范圍可調 | |
| 軟件 | Windows®下PYROSOFT Spot，可選PYROSOFT Spot Pro | ||||
| 可調參數 | 通信接口或電子盒(DSF30NG): 發射率、透過率、響應時間、存儲設置、子測溫范圍、切換輸出的切換閾值(DT54U) | ||||
| 供電電源 | 24 VDC ± 25% | ||||
| 功耗 | 最大0.6W | 最大0.6W | 最大1.5 W (在切換輸出處無負荷) | ||
| 運行溫度 | 0~70°C , DSF30NG探頭和光纖可耐250°C | ||||
| 存儲溫度 | –20~70°C | ||||
| 重量 | 約 500g(無電子盒和探頭) | 約 450 g | 約 600 g | ||
| 外殼和尺寸 | 110mm × 70mm × 30mm | 螺紋M40x1.5,長125mm | 不銹鋼圓形外殼，帶插頭，長度 約105 mm, ∅ 50 mm | ||
| 測試規則 | EN 55 011:1998, limit class A | ||||
| 防護等級 | IP65 符合 DIN EN 60529 和 DIN 40050 | ||||
| CE認證 | 遵守EU規則(EN 50 011) | ||||
| 供貨范圍 | DSF30NG/DT40U/DT40L/DT54U/DT54L, 操作手冊, 檢測單, 軟件PYROSOFT Spot, 無光纖電纜或連接電纜(請單獨訂貨) | ||||
光學系數一覽表
光學系數一覽表
DSF30NG光學系數(FOH-G)
測量光斑直徑M(mm)
測量距離 a [mm]
0
500
1000
2000
3000
4000
5000
11
10.7
10.5
10
20
32
42
DT40L、DT40U光學系數
光學系數 100 (聚焦點a = 100 mm 測量距離)
測量光斑直徑M(mm)
測量距離 a [mm]
0
50
95
100
200
250
300
DT40L、DT40U
15
8
1.7
2
21
29
38
光學系數 300 (聚焦點a = 300 mm 測量距離)
測量光斑直徑M(mm)
測量距離 a [mm]
0
100
260
295
400
500
600
DT40L
15
11.8
6.4
5.5
13
20
27
DT40U
15
10.8
4.2
6.8
15
22
29
光學系數 800 (聚焦點a = 800 mm 測量距離)
測量光斑直徑M(mm)
測量距離 a [mm]
0
300
500
600
780
800
1000
DT40L
15
14.6
14.4
14.2
14
14
19
DT40U
15
14.6
14.4
14.3
14
14
18
光學系數 2000 (聚焦點a = 2000 mm 測量距離)
測量光斑直徑M(mm)
測量距離 a [mm]
0
800
1200
1800
2000
2500
3000
DT40L
15
24
28
34
36
46
57
光學系數 1200 (聚焦點a = 1200 mm 測量距離)
測量光斑直徑M(mm)
測量距離 a [mm]
0
100
300
600
900
1200
1500
DT40U
15
15
16.5
18
21
24
33.8
DT54L光學系數
光學系數 200 (聚焦點a = 200 mm 測量距離)
測量光斑直徑M(mm)
測量距離 a [mm]
0
100
200
300
400
500
600
15
8.8
2.6
11.4
20
29
38
光學系數 600 (聚焦點a = 600 mm 測量距離)
測量光斑直徑M(mm)
測量距離 a [mm]
0
200
400
600
800
1000
1200
15
12.7
10.3
8
15.7
23
62
光學系數 1500 (聚焦點a = 1500 mm 測量距離)
測量光斑直徑M(mm)
測量距離 a [mm]
0
500
1000
1500
2000
2500
3000
15
16.7
18.3
20
32
43
55
DT54U光學系數
光學系數 370 (聚焦點a = 370 mm 測量距離)
測量光斑直徑M(mm)
測量距離 a [mm]
0
100
200
300
370
500
600
15
12.4
9.7
7.1
5.3
12.5
18
德國DIAS玻璃專用型紅外掃描熱像儀：
1、超薄玻璃專用型紅外掃描熱像儀 , PYROLINE 256U compact , 測溫范圍150~800°C , 7.9微米
2、超薄玻璃專用型紅外掃描熱像儀 , PYROLINE 256U protection , 測溫范圍150~800°C , 7.9微米
3、PYROLINE 128G compact 或 compact+ (450~1250°C ，IP54) 玻璃專用型紅外掃描熱像儀
4、PYROLINE 256G compact 或 compact+ (450~1250°C ，IP54) 玻璃專用型紅外掃描熱像儀
5、PYROLINE 128GS compact 或 compact+ (250~800°C ，IP54) 玻璃專用型紅外掃描熱像儀
6、PYROLINE 128G protection (450~1250°C ，IP65) 玻璃專用型紅外掃描熱像儀
7、PYROLINE 256G protection (450~1250°C ，IP65) 玻璃專用型紅外掃描熱像儀
8、PYROLINE 128GS protection (250~800°C ，IP65) 玻璃專用型紅外掃描熱像儀
德國DIAS玻璃專用型二維紅外熱像儀及系統
1. 玻璃專用型紅外熱成像儀PYROVIEW 640G compact+ (IP54 , 200~2500°C)
2. 玻璃專用型紅外熱成像儀PYROVIEW 640G protection(IP65 , 200~2500°C)
3. 帶探針的玻璃窯爐紅外熱成像儀集成系統PYROINC 640G (600~1800°C)
德國DIAS紅外掃描熱像儀和紅外熱像儀常用軟件
1、簡易版軟件PYROSOFT compact
2、專業版軟件PYROSOFT Professional
3、帶輸入/輸出的專業版軟件PYROSOFT Professional IO
4、自動化控制軟件PYROSOFT Automation
5、多臺紅外掃描熱像儀軟件PYROSOFT MultiCam (可達8臺)
6、多臺紅外掃描熱像儀自動化控制軟件 PYROSOFT Automation SC
7、集成商軟件開發包SDK : PYROSOFT DAQ
